LED - zrób to sam

[chodi 1]

Slawku, dawno temu gdzies byl temat o porownywaniu barwy swiatla. Metoda byla bardzo prosta i niezwykle precyzyjna. Budowalo sie pudeleczko z bialym wnetrzem. I dwa otwory. Przez jeden oswietlalo sie wnetrze a do drugiego przystawialo sie aparat. Program komputerowy o stopniu skomplikowania painta porownywal barwy ze wzorcem. Precyzyjnosc programu ustalona byla na 25 kelvinow. W/g opinii uzytkownikow - prawie dwukrotnie mniej. Ale to nadal bardzo dobre rozwiazanie do porownywania faktycznej barwy diody.

pozdrawiam

lukasz

[thomash666 0]

Slawku, dawno temu gdzies byl temat o porownywaniu barwy swiatla. Metoda byla bardzo prosta i niezwykle precyzyjna. Budowalo sie pudeleczko z bialym wnetrzem. I dwa otwory. Przez jeden oswietlalo sie wnetrze a do drugiego przystawialo sie aparat. Program komputerowy o stopniu skomplikowania painta porownywal barwy ze wzorcem. Precyzyjnosc programu ustalona byla na 25 kelvinow. W/g opinii uzytkownikow - prawie dwukrotnie mniej. Ale to nadal bardzo dobre rozwiazanie do porownywania faktycznej barwy diody.

pozdrawiam

lukasz

chodi, moze przypomnisz sobie nazwę? Chętnie bym sobie dla sportu potestował... Znalazłem pare softów, ale temat na tyle mało popularny, że torrenty milczą..

[slawomirdyl 1]

Może to i pomysł ?

[chodi 1]

Szukam i szukam ale ni moge nic znalezc ludziki bawiacy sie fotografia powinni cos kojarzyc o programach graficznych. W wersji bardziej profesjonalnej mozna zastosowac urzadzonko:

http://www.cyfrowe.pl/aparaty/sekonic-c-500.html

Chociaz na prototypowe produkcje cena niezbyt zachecajaca :/

[slawomirdyl 1]

Kilka sekund z blickami

100_2549.mov

[snakecharner 4]

Szukam i szukam ale ni moge nic znalezc ludziki bawiacy sie fotografia powinni cos kojarzyc o programach graficznych. W wersji bardziej profesjonalnej mozna zastosowac urzadzonko:

http://www.cyfrowe.p...onic-c-500.html

Chociaz na prototypowe produkcje cena niezbyt zachecajaca :/

Nie znam może się zbyt na fotografii :-)

Ale wydaję mi się że da się to zrobić.

Ledy skierować na białą powierzchnie, zrobić zdjęcie , później ustawić balans bieli w programie , i odczytać temperaturę :-)

[Bigwalker 0]

Widziałem wczoraj na żywo lampy Sławka ,pierwsza klasa .Dają bardzo dużo światła,a bliki są mocniejsze od hqi.

[slawomirdyl 1]

Szykuję jeszcze jedną niespodziankę ale to pod koniec tygodnia

[Błazenek 0]

A my czekamy na tutorial

[slawomirdyl 1]

Pamiętam ale niestety nie mam jeszcze tych części co pozwoli wszystkim zrobić sobie lampkę. Czekam mam nadzieje że dostanę w tym tygodniu.

pozdrawiam

[slawomirdyl 1]

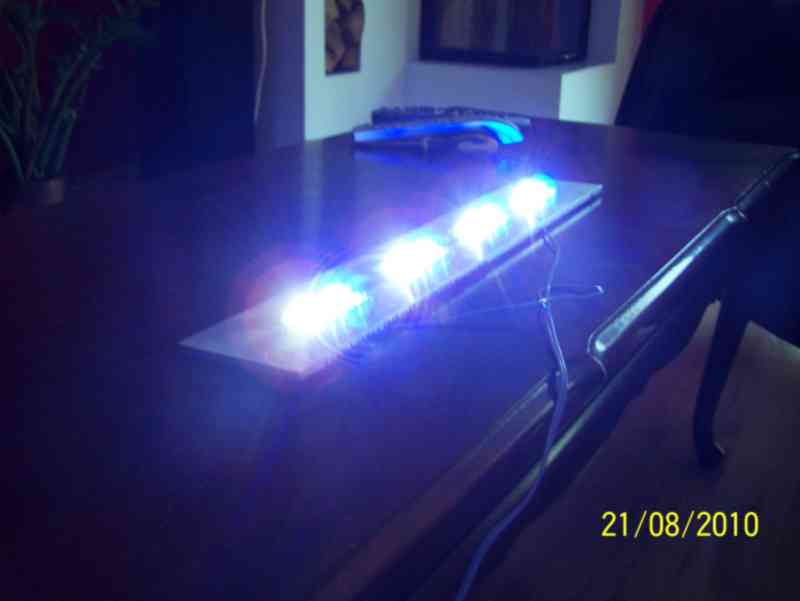

Troszkę nowości z tego tygodnia. Postanowiłem rozpocząć pracę nad listwami LED które będzie można montować samemu na czym się chce tak jak pisałem na początku. Na aluminiowym płaskowniku grubości 5 mm zamontowałem cztery diody Cree XP-G oraz 4 Royal blue parami diody zostały pokryte specjalnym lakierem izolującym od wody dzięki temu uzyskałem moduł LED gróbości ok 10 mm co pozwoli na mocowanie takiego modułu np

pod plastikową pokrywę albo bezpośrednio do płyty meblowej, płaskownik został ponacinany i wygląda jak płaski radiator dzięki temu chłodzenie jest wystarczające. Po godzinie pracy temp na tzw radiatorze ok 30 stopni, wieczorem podam temp po 10 godzinach pracy. Dla pewności można dać

cieńkie szkiełko od dołu co zapewni izolację pewniejszą od lakieru /jakoś mu nie ufam/ ale zobaczymy co pogróbi nam moduł do 15 mm.

Kilka pierwszych fotek.

pozdrawiam

[loccutus 0]

MCPCB - dobrze a nawet bardzo dobrze. ALE

Tylko po jednej na moduł - to błąd - równie dobrze mogłeś kupić XP-G na płytkach star... moim zdaniem zbyt się rozdrobniłeś.

Szybę i tak dać jest lepiej. Szkło albo poliwęglan - wodą pochlapiesz to zawsze łatwiej wyczyścić.

[slawomirdyl 1]

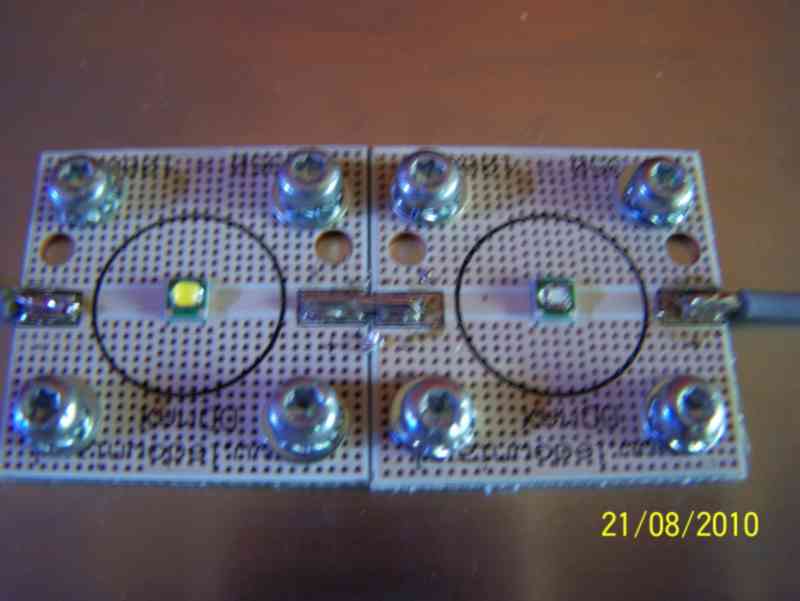

Jak po jednej są dwie płytki

[loccutus 0]

zlutowane mostkiem z druta

Poważnie - na płytkach star byś upakował takich ledów na tym radiatorze od groma w kształt 'plastra miodu' jedną przy drugiej i tez się da wtedy zworki z druta polutować...

[slawomirdyl 1]

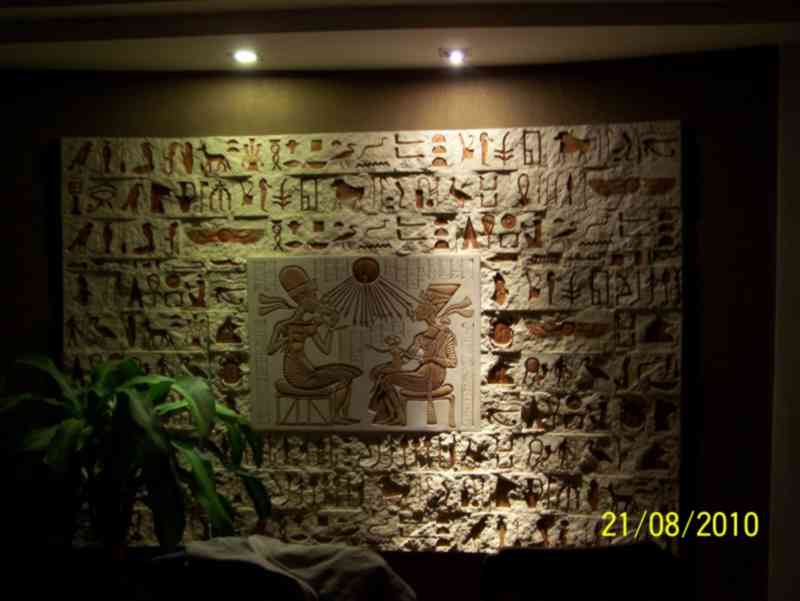

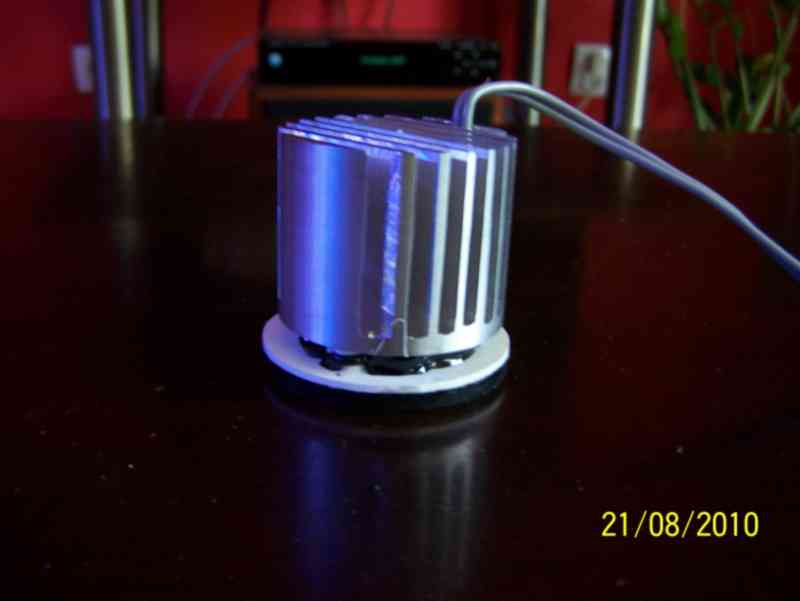

Zrobiłem też coś dla domu na Cree i porównałem z żarówką led

Edytowane 21 Sierpień 2010 przez slawomirdyl

[daimen 0]

w temacie jestem zielony jednak w związku z tym że lubię majsterkować to chciałbym taka lampę wykonać sam i tak sobie szukam po necie i dziś znalazłem takie coś

http://www.reefledlights.com/how-to-diy-led/

[slawomirdyl 1]

Całkiem fajnie pokazane. Do dzieła daimen

[daimen 0]

liczę na coś od Ciebie Sławku jeszcze heheheh

Edytowane 21 Sierpień 2010 przez daimen
