Zenek2424

450l bez sumpa + przesiadka akwa z sumpem

Rekomendowane odpowiedzi

Witam,

Zacznę może od aktualnego akwa które posiadam a jest to 150x50x60 bez sumpa, na kaskadzie i wiszącym odpieniaczu.

Nadszedl czas na zmiane akwarium, szafki itp. Nowe akwa, stelaż i sump czeka już w garażu i tylko kwestia transportu na 4 piętro :D

Akwa będzie 120x60x60 komin zew. + sump 100x40x45, stelaż metalowy 160x60x90 choć myślę nad skróceniem na 130.

Mam kilka pytań odnośnie sumpa i potrzebnej hydrauliki do tego zestawu. Otwory w kominie: 2x35 i 1x26 mierzone metrówka ? Niestety nigdy nie miałem sumpa więc wolę dopytać co kupić i ile żeby nie pchać się w dodatkowe koszta.

Co będę potrzebował żeby to wszystko połączyć? Jakie rury, ile metrow tych rur, jakie zawory (kulowe/bramowe) itd. Ktoś doradzi? Będę bardzo wdzięczny :)

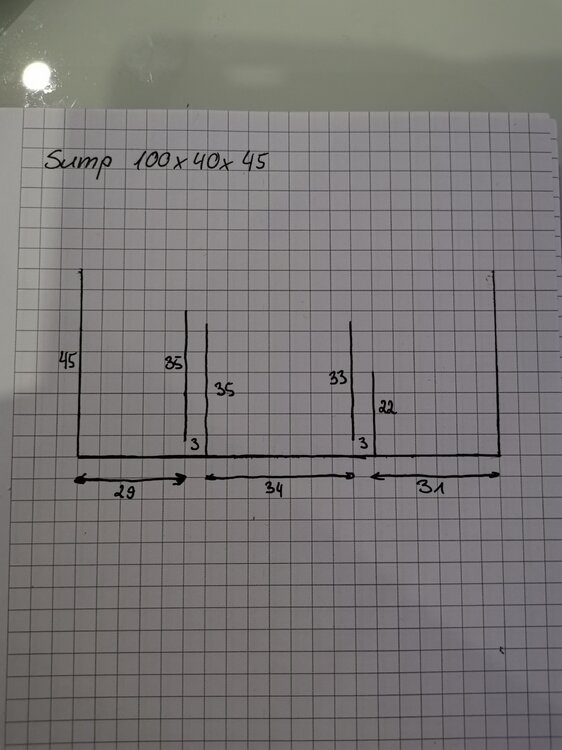

Zdjęcia sumpa dodam pod postem.

Z góry dzięki i pozdrawiam.








Przegrody w sumpie wydają mi się trochę za wysokie bo większość sumpow które widziałem miały sporo niżej. Czy ten sump będzie ok?



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Nie jestem fachowcem, ale musisz patrzeć czy pomieści wodę, np przy awarii prądu.


Wysłane z mojego SM-G986B przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zapomniałem dopisać, że odpieniacz musi być zanużony chyba na max 22cm, a u ciebie wyjdzie więcej także będziesz musiał go podnieść

Wysłane z mojego SM-G986B przy użyciu Tapatalka

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Pusta przestrzeń sumpa (100*40*12)/1000 = 48l  + (40*31*11)/1000 = 13l
Spływ z akwarium 36 litrów. (120*60*5)/1000 =36l ( od dołu grzebienia i otworu zapowietrzającego powrót do góry akwarium = 5cm )

Odpieniacz swoją wodę też wznosi powyżej lustra sumpa... więc te 13l z pierwszego wyniku bym sobie darował zatem
Max wody jaką musi przyjąć sump wg podkreślonego założenia to 36l sump jest w stanie przyjąć 48l  jeśli spełnisz ten warunek to woda się zmieści.
Dolewka wody - zbiornik jaki byłby bezpieczny przy tego typu sumpie to około 20 litrów.


8 godzin temu, Zenek2424 napisał:

Co będę potrzebował żeby to wszystko połączyć? Jakie rury, ile metrów tych rur, jakie zawory (kulowe/bramowe) itd.

zbiornik długi 120cm rura spływu idzie przez długość sumpa zatem do spływu i rewizji powinno wystarczyć

2mb rury 25mm powinny styknąć do zrobienia spływu i rewizji
kolanka nie widząc tego na żywo lub chociażby w układzie w szafce... jak to określić - nie wiem :)
1x zawór bramowy 25mm wygoda lub jak chcesz mniej precyzyjną regulację ale też się da to 1x zawór kulowy 25mm.

 1x sitko spływu 25mm

powrót - tu wszystko zależy od przelotu jaki wciśniesz w otwór 26mm dokładny pomiar otworu i przelotu rozwieje twoje wątpliwości. Jak się nie zmieści przelot 20 który potrzebuje wg specyfikacji 27-32mm otworu w szkle to proponował bym oddać szkło do poprawki...


Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Tak na moje to w sumpie zostaje max 9cm wysokości biorąc pod uwagę spiętrzenie wody to daje 36l objętości razem z objętością szyb. Niebezpiecznie, za mały zapas, trzeba obniżyć przegrody.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

pierwsza cześć sumpa poziom wody 35 - 45 =10cm druga i trzecia 45-22 =23

40x29x10 + 40x(34+3)x23 + 40x(31+3)x23 = i to podzielic przez 1000 i to jest ilość wody jaka przyjmie sump  około 76l

ale nie pociesze cie bo jest całkiem do d**y

odpieniacz zwykle potrzebuje okolo 22-26 cm zależy jaki używasz





Edytowane przez azgar

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

A wiecie że żaden z Nas nie podał prawidłowej ilości wody w sumpie i wolnego miejsca...
Zerknijcie na ostatnią przegrodę 22cm czyli co poziom w komorze pompy będzie niższy. Tu się chyba zgodzicie.
Ale ta wysokość to też poziom wody w przedostatniej komorze gdzie zakładając spiętrzenia będzie max 23cm. I ktoś tu przewidział miejsce na odpieniacz :) w każdym razie tak podejrzewam po dokładniejszej analizie sumpa.
Pierwsza komora wysoki poziom wody :) co autor projektu miał na myśli? Tak sobie siedzę,patrzę i myślę ... długość skarpety filtracyjnej ? Niby by pasowało do idei. Refugium - cóż przegroda nr 1 jest nieco nieprzemyślana - ale być może o tym pomyślał autor setupu.

Wracając do moich wyliczeń.

Spływ z akwarium 36 litrów. (120*60*5)/1000 =36l (tu pozostawię ten błąd iż wyliczenie opiewa na litraż brutto a nie netto)
Sump i jego wolne miejsce (ilość wody jaką jest w stanie przyjąć)

Jak widać w wyliczeniach sumpa odjąłem szyby grubości 1cm a zapewne będzie to 0,8cm. Jest to wyliczenie na ilość wody netto. Nad szybami podziałowymi wypadało by dodać jeszcze wolne miejsce. Sump ten pomieści wodę spływającą z akwarium głównego. O ile właściciel zapowietrzy powrót na odpowiedniej wysokości.

@Zenek2424 powodzenia w starcie. Na co przewidziałeś 1 komorę?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Dzięki za te grube analizy bo wiele mi to wyjaśnia (nie spodziewałem się takich wyliczeń). Jeśli chodzi o projekt sumpa to nie ja byłem pomysłodawcą ale teraz wiem że trzeba go przerobić żeby spokojnie się wysypiać :D Zestaw akwa, sump i stelaż kupiłem po taniości ale jak to zwykle bywa... tanio nie znaczy dobrze. Niby wszystko nowe i zalane tylko u "fachowca" do sprawdzenia szczelności.

Tak to jest jak człowiek nie ma pojęcia co tak naprawdę kupił i czy to będzie napewno wszystko ok. Najważniejsza była cena. No cóż za nieprzemyślane zakupy trzeba dopłacać tak to już jest.

Jutro zmierzę dokładnie te otwory suwmiarka bo coś czuję że nie tylko sump będzie do poprawy ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Sump nie jest do poprawy :) jest ok. Tylko musisz dostosować odpowiedni sprzęt do odpowiednich miejsc w sumpie. Złe wnioski wyciągasz :) z wypowiedzi. Wypowiedzi zawierają błędy :) sump wcale nie jest do d*py. Tylko musisz wiedzieć co  i gdzie chcesz w nim zamieścić.

Z tych wyliczeń wynika iż miejsca wolnego w sumpie masz około 60 litrów z górnego baniaka spłynie ci około 36litrów. Ale musisz nawiercić otwór zapowietrzający w rurach powrotu (zawsze się to robi). Gdyż w innym przypadku rura pociągnie wodę do wysokości swojego wypływu.
Co potrzebujesz to zbiornik na dolewkę wody RODI. Dla bezpieczeństwa radził bym Ci go zastosować w pojemności 30 litrów. Wystarczy to na około 4-7 dni dolewania wody odparowanej do akwarium. Po odpowiednim zapowietrzeniu powrotu poziom wody w sumpie z wyłączonym obiegiem głównym zatrzyma się około 7 cm poniżej górnej krawędzi sumpa. co daje wbrew pozorom wystarczający zapas bezpieczeństwa.

Odpieniacz dasz do 2 komory gdyż tam jest odpowiedni poziom wody. @DarekB30 z tego co kojarzę również miał odpieniacz w 2 komorze i miało to swoje powody w dłuższych przemyśleniach tematu po co jest odpieniacz w systemie.

Co planujesz umieścić w komorach sumpa ?

Wg. mnie jest to miejsce na rollermata lub na skarpety filtracyjne i grzałkę.
2 komora jest miejscem na odpieniacz i ewentualne media typu węgiel, adsorbery.
3 komora na czujnik dolewki i pompę obiegową.
Przestrzeń pomiędzy komorami - czyli te wąskie przepływki. W drugiej układasz wspornik od dołu a w przestrzeni przepływowej umieszczasz np. siporax, biosphere, matrix. W pierwszej przetoce też da się umieścić np. siporax 25mm.

Podkreślam - sump się nadaje co zatem chcesz w nim przerabiać? Po taniości nie znaczy źle.

Edytowane przez chwialek

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

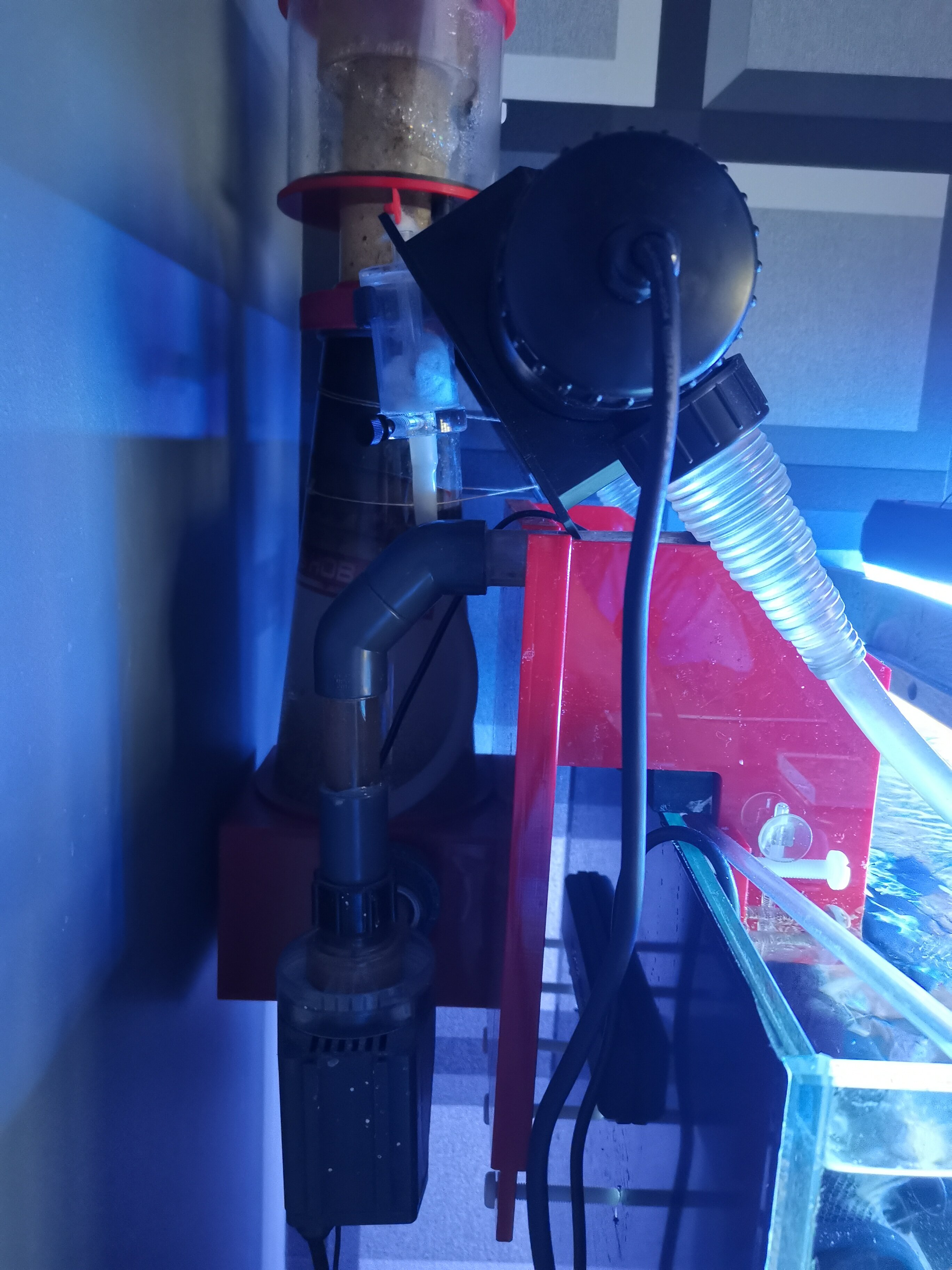

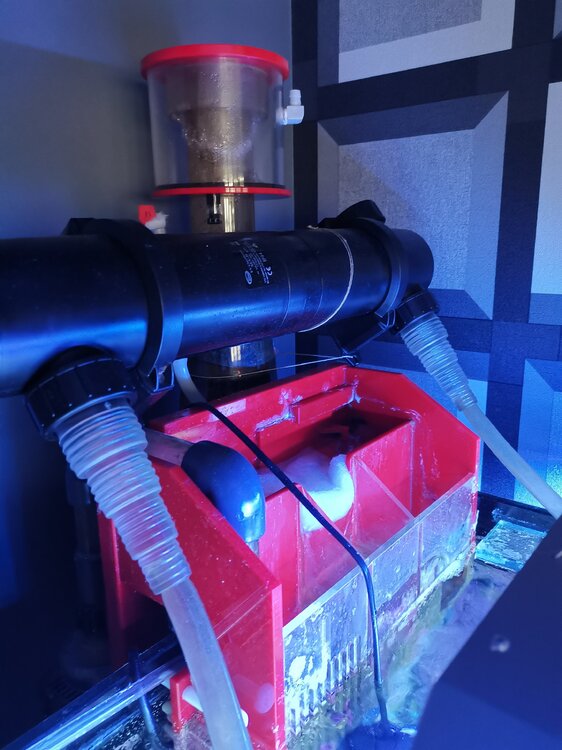

W takim razie nie będę kombinował ze skracaniem tych przegród. Mam odpieniacz reef octopus 1000i i myślał bym go wykorzystać (oczywiście tymczasowo) bo w tej mojej 450ce daje sobie radę albo odrazu kupię inny i dam do tej drugiej przegrody. Bo jeśli octopus to musiał by byc w pierwszej wisiał by na ściance. Może kiedyś jakieś refugium gdzieś wcisnę hm zobaczymy narazie wystartować bez udziwnień najprościej i najtaniej w miarę możliwości :D Na tą chwilę mogę na start przeznaczyć 1000zl.

Chodzi mi po głowie ten rollermat ale do tego odpieniacz (uzywka), hydraulika i zrobi się około 2tys. Wolałbym rozłożyć takie zakupy w czasie. Czy lepiej poczekać ze startem i zakupić wszystko.

Siporax trzeba by zakupić bo w kaskadzie mam tylko 1kg kulek maxspecta. Ceramika to już najmniejszy problem.

Dolewkę mam 30l więc będzie w sam raz. Max tydzień nie uzupełniam.



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

będzie ci chlupać bo masz spadek kilka cm, zalej sump woda i daj pompę z wężem i przetestuj

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

:) jak już chcesz coś zmieniać to zakup sobie szpulkę plecionki wędkarskiej i wytnij dwie pierwsze przedziałki sumpa te od lewej. Resztki silikonu usuń skalpelem :) sump może być brzydki ma być szczelny i tak go nie widać. Szkoda kasy by go zmieniać na nowy.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

W końcu wybrałem się na garaż zmierzyć dokładnie te otwory suwmiarką i jest 2x35, 1x27. Mam od kumpla pozostałości z jego hydrauliki (to co na zdjęciu).

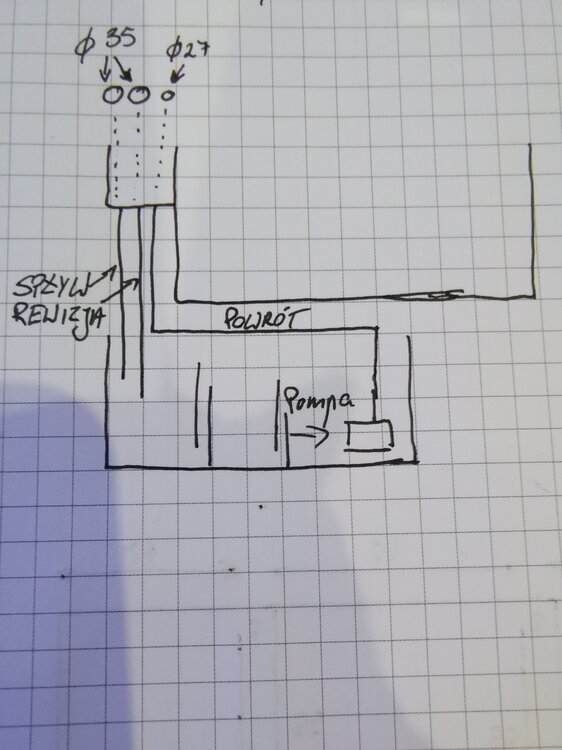

Drugie zdjęcie przedstawia mniej więcej jak bym to widział i odnośnie tego super rysunku technicznego :DJakie przeloty dobrać, rurki? Chodzi głównie o wymiary. Co na tą chwilę musiałbym zakupić żeby już miec całość hydrauliki do złożenia?

Poprawcie mnie jeśli źle główkuje.. Nie powinno się zrobić w tym przypadku spływ i powrót na 25mm a rewizje na 20mm?

Z góry dzięki i pozdrawiam.



Edytowane przez Zenek2424

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
W dniu 9.01.2021 o 11:07, chwialek napisał:

Ale musisz nawiercić otwór zapowietrzający w rurach powrotu (zawsze się to robi). Gdyż w innym przypadku rura pociągnie wodę do wysokości swojego wypływu.

Możesz mi wyjaśnić gdzie się ten otwór robi? Bo pierwsze słyszę o takiej akcji

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Otwór się wierci na wylocie rurki już w akwarium , jak wyłączysz pompę i wylot dość mocno będziesz miał poniżej poziomu wody w akwarium to powrotem będzie zaciągać wodę do sumpa , dlatego wierci się otwór zaraz poniżej poziomu wody na powrocie tak aby zassało powietrze a nie wodę z akwarium

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Też nie wiedziałem w którym miejscu wiercić otwór, więc nie wierciłem.
