DIY - DRIVER

[lesztom 0]

Witam

Ponieważ chciałbym wysterować diody prądem 1,3A zastanawiam się nad użyciem drivera opartego na układzie DW8501-1 firmy DWANATECH.

Lista driverów: http://www.maritex.com.pl/pl/shop/products/ggid/11244

pobieranie pliku pdf: http://download.maritex.com.pl/pdfs/sc/8501.pdf

oraz producenta

http://www.dwanatech.com/eng/products/dw8501.php

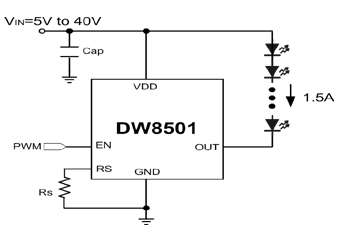

Przykładowa aplikacja wymaga minimalnej ilości podzespołów.

Proszę o opinie dotyczące możliwośći wykorzystania tego ukłądu jako drivera dla naszych lampek.

Pozdrawiam

Tomek

[lesztom 0]

Witam

Czy ktokolwiek z kolegów ma drivery na prąd większy niż 1,1A.

Jeżeli tak to proszę o informację na jakim układzie jest to realizowane.

Pozdrawiam

Tomek

[smithpl 1]

Ja robilem ale zarzucilem, zysk swiatla jest tak niewielki ze sie raczej nie oplaca

a dochodzi chlodzenie i szybsze zuzycie

sam stosuje 1,15A z MBI

ale w sumie jak chcesz to sa miliony driverow na 1,5A

[lesztom 0]

Witam

Może napiszę to w ten sposób.

Jeżeli zastosujemy driver MBI ustawiony na 1,1 A dla diod XP-G dla ich granicznego prądu 1,5A to matematycznie wychodzi nam że diody te pracują na ~75% swoich możliwości prądowych.

Dla LED XP-E w kolorze Royal Blue które mają prąd graniczny 1A, polecane jest na tym forum jak również "bliźniaczym" wartość prądu 0,9A co powoduje że diody pracują na 90% swoich możliwości.

Czytając różne wątki zastanawiałem się czy opłaca się inwestować w diody XP-G "zimny biały" pracujące na 75% swoich możliwości? Może lepiej kupić tańsze diody XP-E i wysterować je prądem 0,9A tak jak Royal Blue.

Może ktoś z kolegów czytających to forum zastanawaiał się nad doborem diód uwzględniając dostepne drivery.

Oczywiście Mrelektronik oferuje drivery na większe wartości pradu jednak cena ich w porównaniu do układów dostępnych na forum jest znacznie większa.

Pozdrawiam

Tomek

[slawomirdyl 1]

daj xp-e na 0,9 mA i znajdziesz około 8 000 K, Royal blue nie polecam coś znajdziesz na niebieskich no chyba że widzisz to różowo

[smithpl 1]

Lesztom, niestety nie jest dokładnie tak jak piszesz. Przeczytaj proszę datasheet do w/w produktu.

Szybka analiza dla 2 stanów:

275% - 1.15A

325% - 1.40A ( wiecej juz ryzykowne dla zlacza )

efekt ... dla 1.4A uzyskujesz jakies 50% więcej czyli zysk około 16-17% ale..... PRZY 25stC złącza !!!!

Jak wiesz skok między 1,2A a 1,4A to kilkadziesiat stopni C na zlaczu a więc w leb dostaje zysk ktory uzyskamy zwiekszajac prad bez super chlodzenia do 25st C

I dlatego zamiast zyskiwac to tracimy kilkadziesiat % (30-40%) i musimy to jeszcze bardziej wydajnie chlodzic!!

Dochodzi jeszcze dlugowiecznosc, jak wiemy.... im dluzej zlacze jest chlodniejsze tym dluzej zyje a na tym nam zalezy...

( to wszystko w kolejnych wykresach temperatur zlacza )

W efekcie przy średnim chlodzeniu i prądzie 1,4Auzyskujesz to samo a katujesz ledy bardziej.

Niestety nie zgodze sie ze Slawomirem. Zastosowanie XP-E bialych na 0,9 lub 0,95 da podobne wyliczenia a dodatkowo XP-E zyskuja nawet przy 1A max 230% a XP-G przy 1,2A maja juz 280%

Niebieskie mozemy sobie sterowac takim pradem bo one bardziej tworza barwe dla oka a nie lumeny/PAR dla korali.

To biale napedzaja a niebieskie robia przyjemny view.

Moim zdaniem warto stosowac XP-G z 1,2-1,25A max. i niebieskie na 0,95A

W efekcie mozemy to slabiej chlodzic, dostajemy wiecej swiatla i dluzej zyje nam lampa.

Edytowane 22 Maj 2012 przez smithpl

[slawomirdyl 1]

A moim zdamuem daj XP-G na 750 mA a E zostaW
